PR-A300NEのポート開放手順の説明です。

ここでは、サーバを運営する場合やストリーミング配信を行う場合、その他オンラインゲームホストを開始等で個別アプリケーションが待ち受けに使用するポートをルータ側にLAN側に転送させる手順の説明になります。なるべく誰もがサーバ簡単にサーバ運営者や双方向通信を開始できるように説明記載させて頂いておりますがもしも万が一不明な部分がある場合ルータ設定BBSまでご連絡頂ければご案内させて頂きます。

取扱説明書やファームウェアお探しの方はPR-A300NE公式サイトをご確認ください。

ポート開放準備

まずパソコン側のIPアドレスを以下の様に固定してから設定作業すると良いでしょう。(VISTA IPアドレスを固定する方法

IPアドレス:192.168.1.10

サブネットマスク:255.255.255.0

デフォルトゲートウェイ:192.168.1.1

DNS:192.168.1.1

固定出来ましたら必ず一度パソコンを再起動下さい。もしも一部WEBページ見れない場合があった際はプロバイダ指定のDNSアドレスに変更設定下さい。ポート開放したら一部WEBサイトの表示が出来ない(WEBサイトが見れない)

ポート開放の手順説明

まずPR-A300NEの設定画面を表示します。ブラウザのアドレス欄にhttp://192.168.1.1/もしくはhttp://ntt.setup/と入力しEnterキーを押します。

次のログインと言う画面が出ましたらユーザー名とパスワードを入力してログインし設定画面を表示します。

ユーザー名:user

パスワード:初めから何か****と入っている場合そのままログイン下さい。空欄の場合は任意に決定したパスワード又はuserでログイン試行下さい。

もしも上記の画面にならない場合や、ログインできずにエラーになる場合はこちらのログインできない場合を参照下さい。

設定画面を表示したらまず以下の接続先名等を見る事が出来ます。ここでかならず接続先設定1が常時接続である事を確認下さい。もしも他の接続先設定2番目以降で何れかが常時接続となっている場合、次に説明する静的IPマスカレード設定を開いた際必ず接続先設定番号を変更作業が必要になります。不明な場合ルータ設定BBSまでご連絡ください。

設定画面開きましたら詳細設定から、静的IPマスカレードメニューを選択下さい。こちらの方にポート開放設定を行います。

静的IPマスカレードでの設定作成手順です。必ずエントリ01から02・03とあるので複数ポート開放設定がある場合01から02と繰り上がって設定下さい。また一つだけ設定を作成する場合でも必ず01番のエントリに設定するようにしてください。

まず図の項目にある対象インターフェースを選択の項目にある接続先番号が、冒頭説明した有効な接続先となっているか確認下さい。(デフォルトは接続先1番です)

エントリ01の右側の編集をクリックします。

編集を選ぶと以下の画面NATエントリ編集項目が表示されます。ここに必要な情報を入力します。

NATエントリ項目の簡単な説明

変換対象プロトコル:TCPまたはUDPを選択します。アプリケーション側で指定あるのですが不明な場合はTCP/UDP両方選ぶことも可能

変換対象ポート:開放したいポート番号を入力します。範囲指定の場合等ハイフンを区切りに使うことが出来ます。

宛先変換アドレス:ポート開放するパソコン等のIPアドレスを指定します。ここでは冒頭固定した192.168.1.10で説明します。

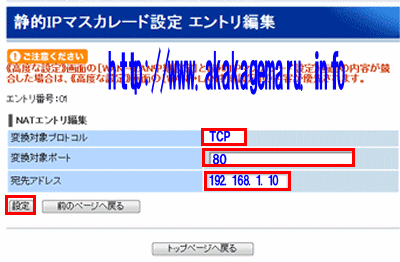

それではまず練習としてWEBサーバポートを開いてみましょう。WEBサーバアプリケーションにはインストール不要のANHTTPDを用いると良いと思います。

変換対象プロトコル:TCP

変換対象ポート:80

宛先アドレス192.168.1.10

入力完了しましたら設定ボタンをクリックして必ずこちらのルータへの設定反映手順を確認して保存します。

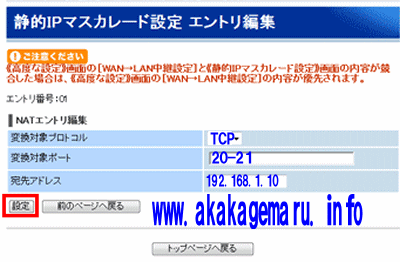

FTPサーバと範囲設定の説明。FTPファイルサーバを構築する際に必要なTCPプロトコル20番と21番連続したポートを開く(転送)手順の説明。FTPを動作させるにはBJDを用いることで簡単に運営する事が出来ると思います。

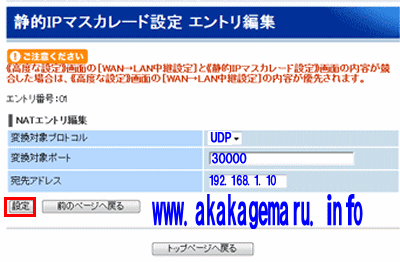

ご質問の多いxlinkkaiの設定例

ビットトレントの設定例

少し図サンプルプロトコルの項目はみ出てますがTCP・UDP両方のプロトコル指定としております。公式サイトではUDP側も設定しないと一部機能が使えないと説明がありました。

Shareの設定例

参照先説明にある初期設定全て完全に完了してからポート開放チェックしてください。

簡単ですが説明は以上です

最後に設定反映手順作業を行います。

NATエントリ編集にある前のページへ戻るボタンをクリックすると以下の様に指定したエントリ番号に入力情報が反映されていると思います。エントリ番号左側のチェックボックスに必ずチェックを入れて保存を選択しないと正しくポート開放されないのでご注意ください。

説明は以上です

WindowsXPやVISTAもしくはノートンアンチウイルス、ウイルスバスター等ご利用であれば、ファイヤーウォールと言うソフトウェアポート遮蔽サービスの設定変更又は停止設定作業が必要です。
