IOデータ発売 Wi-Fi6 ルーター 特徴

2022年現在IOデータからWi-Fi6対応ルーターは5製品発売されています。それぞれの特徴を解説致します。
WN-Dシリーズの共通の特徴はWi-FiはMU-MIMOとビームフォーミングWに対応、複数端末同時通信に加えビームフォーミングに対応しないスマホやファイアスティックTV&ChromeキャストへWi-Fi電波を遠くまで届ける事ができます。
電波の強さは木造3階建ての2階にこのWi-Fiルーターを設置すれば5GHz帯の電波を家中にほぼ届ける事ができると思います
ただし安価版の為弊害もあります、サブネットマスクは255.255.255.0固定でQoS帯域調整ができずDMZ設定が無いのでプレイステーションや任天堂ゲーム機のポート開放が出来ない他、DDNS・PPTPサーバ機能はありませんので防犯カメラ(IoT除く)の運用にはやや向かない
3製品のスペックは表にまとめているのでご参考までに

WN-DAX1800GRの主な特徴

IOデータ初Wi-Fi6対応ルーター「WN-DAX1800GR」は2020年6月発売、主な特徴は設定価格が安く手軽に導入できる点です。この製品はアンテナが可動式になった後継機種WN-DEAX1800GRが登場しています。
IOデータ WN-DAX1800GR Wi-Fiルーター

WN-DEAX1800GRの主な特徴

WN-DAX1800GRの後継機種で同様に販売価格も抑えられているがデザインの変更と電波の方向を手動で決められる可動式アンテナが採用されました。
発売日は2020年12月でWi-Fiの性能や同時接続推奨台数もWN-DAX1800GRと同じ。
IOデータ WN-DEAX1800GR

WN-DAX3600XRの主な特徴

2020年10月発売されたWN-DAX3600XRは見た目が要塞の様なデザインを採用します。重厚な見た目通りなんと10Gbpsポートを2つ(WAN側1つ・LAN側1つ)備える高性能で高価な製品です。
auやフレッツ光クロス10Gbpsコースや2Gbpsトラフィック容量を提供するNURO光回線に最適ですが1Gbps以下の回線をご契約しているユーザーにはあまり用事が無い(LAN内で802.11acと10Gbpsを活用する手もあるが詳しくないと正しく構築できない)。
IOデータ WN-DAX3600XR

WN-DAX3000QR 主な特徴

WN-DAX3000QRは2022年2月発売される4製品中最新ルーターです。どちらかと言うと高価なWN-DAX3600XRの廉価版にあたる。

Wi-Fi6に対応する事はもちろん、WAN・LANポートそれぞれ1ポート2.5Gbpsを搭載これによりインターネット接続最大速度は2.5GHz(Wi-Fi含む)と言う高いパフォーマンスを発揮します。

またルーターとアクセスポイントモードの他に中継機モードが追加されるなどメッシュWi-Fiではありませんが無線LAN電波を中継させる事もできます。

WN-DAX5400QR 主な特徴

WN-DAX5400QRは2022年6月発売された製品で、製品本体のカラーが特殊なインサイトグレーを採用したインテリアに配慮したデザインが採用されています。

肝心のWi-Fi性能面では、インターネットポート(WAN側)の速度は最大2.5Gbpsに対応しているので、Wi-Fi側で802.11acまたは802.11axに対応しているならフルスペックのインターネット速度が期待できます(有線LANは最大1Gbpsが上限です)。

実質WN-DAX3000QRの機能とほぼ変わらないので若干一分機能を向上(電波とスループット能力)させたモデルチェンジ機種です。

WN-DAX1800GR・WN-DEAX1800GR・WN-DAX3600XR・WN-DAX5400QR スペック

WN-DAX1800GR WN-DEAX1800GR WN-DAX3600XR WN-DAX3000QR WN-DAX5400QR
有線WAN/LAN最大速度 1Gbps 10Gbps 2.5Gbp(WAN側)/1Gbps(LAN側)
5GHz帯無線LAN最大速度(IEEE802.11ax規格) 1201Mbps (802.11acは867Mbps) 2402Mbps (802.11acは1733Mbps) 4804Mbps (802.11acは3467Mbps)
2.4GHz帯無線LAN最大速度(IEEE802.11ax) 574Mbps (802.11nは300Mbp) 1150Mbps (802.11nは600Mbp) 574Mbps(802.11nは300Mbps)
対応無線LAN規格 IEEE802.11b/g/n/a/ac/ax
MU-MIMO 対応
メッシュWi-Fi 非対応
簡単無線LAN設定 WPSプッシュスタート対応
無線LAN電波の強さ 5GHz帯(802.11n/a/ac/ax)はビームフォーミングW対応 電波は1階から3階未満まで届く
対応無線周波数 2.4GHz/5GHz
アンテナ数(内蔵) 2.4GHz・5GHzそれぞれ送受信2本づつ内蔵
LANポートのクロスストレート切り替え機能 Auto MDI/MDI-X (自動でストレートとクロス切り替え機能付き)
対応インターネット v6プラス・transix・CATV含む全てのインターネット回線に導入可能(ISDN除く)
、v6プラスは何もしなくても繋がりますがそれ以外のフレッツの方はPPPoE接続設定が必要な場合あり
CATV回線はCATVモデムの電源を20分切って電源を入れて機器情報更新を行って頂く必要があります。
動作モード ブロードバンドまたはアクセスポイントモードのみ ルーター・アクセスポイント・中継モード対応
LAN以外のインターフェース 無し
搭載サーバー機能
QoS 帯域制御機能
消費電力 11W 8.8W 27W 18W 19W
最大同時接続台数 20台 32台 30台 40台

ルーターの設定画面を表示するには

ルーターの設定画面を開くには、ブラウザのアドレス欄に「http://192.168.0.1」を入力してEnterでアクセスできます。
スマホで設定する方はQRコードをご利用ください。
2020-wn-tx4266gr-0305-2
ログインユーザー名とパスワードは設定シールに記載されているのでそちらをご入力頂ければ設定画面が開きます。
2020-wn-tx4266gr-0305-1
またはIOデータが無料で配布しているルーター設定ソフト「Magical Finder」をダウンロードして起動します。
ネットワークデバイス一覧にルーターアイコンが表示されているのでタップまたはクリック
2018-WN-DX1167R-01051
Web設定画面を開くをタップまたはクリックする事でルーターの設定画面を開くことができます。
2018-WN-DX1167R-01052
その他、ページを表示出来ないエラーの場合はこちらを参照下さい。 設定画面を開いて無線LAN関連を設定される方はこちら

リモートデスクトップやオンラインゲームが不調な場合

リモートデスクトップが繋がらないときやオンラインゲーム接続に何らかのトラブルがある場合は次の操作でNATアクセラレータを無効にして下さい。
「詳細設定」を開いて、上のメニュー「NAT」を開いて
NATアクセラレータを有効にするにチェックを入れて設定ボタンをクリックまたはタップ。
補足、NATアクセラレータは未だ発展途上の技術なので弊害が出ることがあります。(PS4や任天堂スイッチのNATタイプ障害)
2018-wn-ax2033gr2-04026

ポート開放の準備 IPアドレスを固定する

ポート開放するパソコンやその他家庭用ゲーム機のIPアドレスを固定します。

  • IPアドレス 192.168.0.80 (192.168.000.080)
  • サブネットマスク 255.255.255.0 (255.255.255.000)
  • デフォルトゲートウェイ 192.168.0.1 (192.168.000.001)
  • 優先DNS(プライマリ) 192.168.0.1 (192.168.000.001)
  • 代替DNS(セカンダリ) 8.8.8.8  (008.008.008.008)

カッコの値は防犯カメラや任天堂端末の設定値です。
IPアドレス固定手順は以下のページを参考に設定してください。

ポート開放の手順説明

注意事項:v6プラス接続の場合、共有IPv4グローバルIPアドレスが割り当てられるのでポート制限があります。割り当てられたポート番号をお調べのページ下の説明にあるポート変換設定でポート開放してください。

手順

左側メニュの詳細設定を開いて、ポートの開放(上)メニューを開きます(WN-DAX3600XRはこちらを参照ください)。
下記の項目に必要な情報を入力します。
設定サンプルを参照しつつ任意のポート番号に入れ替えて頂いて大丈夫です。
2018-wn-ax2033gr2-04025
設定サンプルとしましてWEBサーバのTCP/80番をまずご覧く下さい。サーバソフトはインストール不要のANHTTPDを使えば簡単に通信テストを行うことが可能です。

  1. 設定名、any
  2. 公開する機器のIPアドレスは192.168.0.80
  3. プロトコルはTCP
  4. LAN側ポート番号:80
  5. インターネット側ポート番号:80
  6. 追加
  7. 設定

以上で完了です。
2020-iodata-0612-3
Minecraftなどご質問の多いコンテンツの設定例です。

  1. 設定名、any
  2. 公開する機器のIPアドレスは192.168.0.80
  3. プロトコルはTCP
  4. LAN側ポート番号:25565
  5. インターネット側ポート番号:25565
  6. 追加
  7. 設定

2020-iodata-0612-2
その他、ご質問の多いUDPポートの設定です。MinecraftPE(19132/UDP)で説明します。

  1. 設定名、any
  2. 公開する機器のIPアドレスは192.168.0.80
  3. プロトコルはUDP
  4. LAN側ポート番号:19132
  5. インターネット側ポート番号:19132
  6. 追加
  7. 設定

追加出来ましたら、UDPポートチェックツールを取得して手動ポート10800と入力し回線チェックして下さい。
2020-iodata-0612-5

説明は以上です。不明な点などあればコメント欄に気軽にご質問ください。

WN-DAX3600XR ポート開放

WN-DAX3600XRは最新のファームウェアが採用されているので設定項目が少し異なるので別途説明させていただきます。
設定画面の開き方は共通です「http://192.168.0.1」をURLに入力しEnterで開けます。
設定画面が開いたら「インターネット」メニューから「セキュリティ」を開いて「ポートの開放」を開きます。以下の項目に必要な情報を入力してください。
2020-iodata-1203-1
TCP/80サーバーポート開放の設定例

  • 設定名 わかりやすい任意の名称
  • プロトコル TCP (TCP・UDP両方指定可能)
  • 公開する機器のIPアドレス 192.168.0.80(ポート開放したい端末のIPアドレS)
  • インターネット側ポート番号「80」-「80」(エラーになる場合は「80」-「空欄」としてください)
  • LAN側ポート番号「80」-「80」(エラーになる場合は「80」-「空欄」としてください)
  • 最後に設定ボタンをクリックして保存

2020-iodata-1203-2
v6プラスの契約でポート制限のあるポート変換設定例。割当ポートはステータス画面で確認できます。
65535番が割り当てられているとしてマインクラフトのポート開放をしたい場合の設定例

  • 設定名 わかりやすい任意の名称
  • プロトコル TCP (TCP・UDP両方指定可能)
  • 公開する機器のIPアドレス 192.168.0.80(ポート開放したい端末のIPアドレS)
  • インターネット側ポート番号「65535」-「65535」(エラーになる場合は「65535」-「空欄」としてください)
  • LAN側ポート番号「25565」-「25565」(エラーになる場合は「25565」-「空欄」としてください)
  • 最後に設定ボタンをクリックして保存

2020-iodata-1203-3

ポート開放しても接続エラーが出る場合SPIを無効試行ください

ポート開放したのに接続エラーが出てしまう場合はSPIと言うファイアウォールが通信の邪魔をしている可能性が高いです。
SPIを無効にするには「詳細設定」を開いて上のメニューの「SPI」を開く。
SPI「有効」→「無効」にチェックを入れて設定ボタンをクリックまたはタップして保存。
2018-wn-ax2033gr2-04026
余談ですがIoT製品の接続具合がある場合は余り推奨できませんがIPv6側のSPIを無効にしてみてください。SPIを無効にしても改善しない場合は元の有効に戻してください。
手順は同上メニュー「DOS/IPv6 SPI」メニューを開いてIPv6 SPIを無効にチェックに入れて設定をクリックまたはタップ。
2020-iodata-0612-6

その他、無線LAN設定や繋がらないなどの問題

コメント

  1. やまちゃん より:

    詳細設定をクリックしても上のほうにポート開放っていうのがないんですがどうすればいいですか?

    • kagemaru より:

      ご連絡ありがとうございます、v6プラスで繋いでいてもポート開票はあるはずなのでもしかしたらブリッジモード(アクセスポイントモード)で動作していないでしょうか?

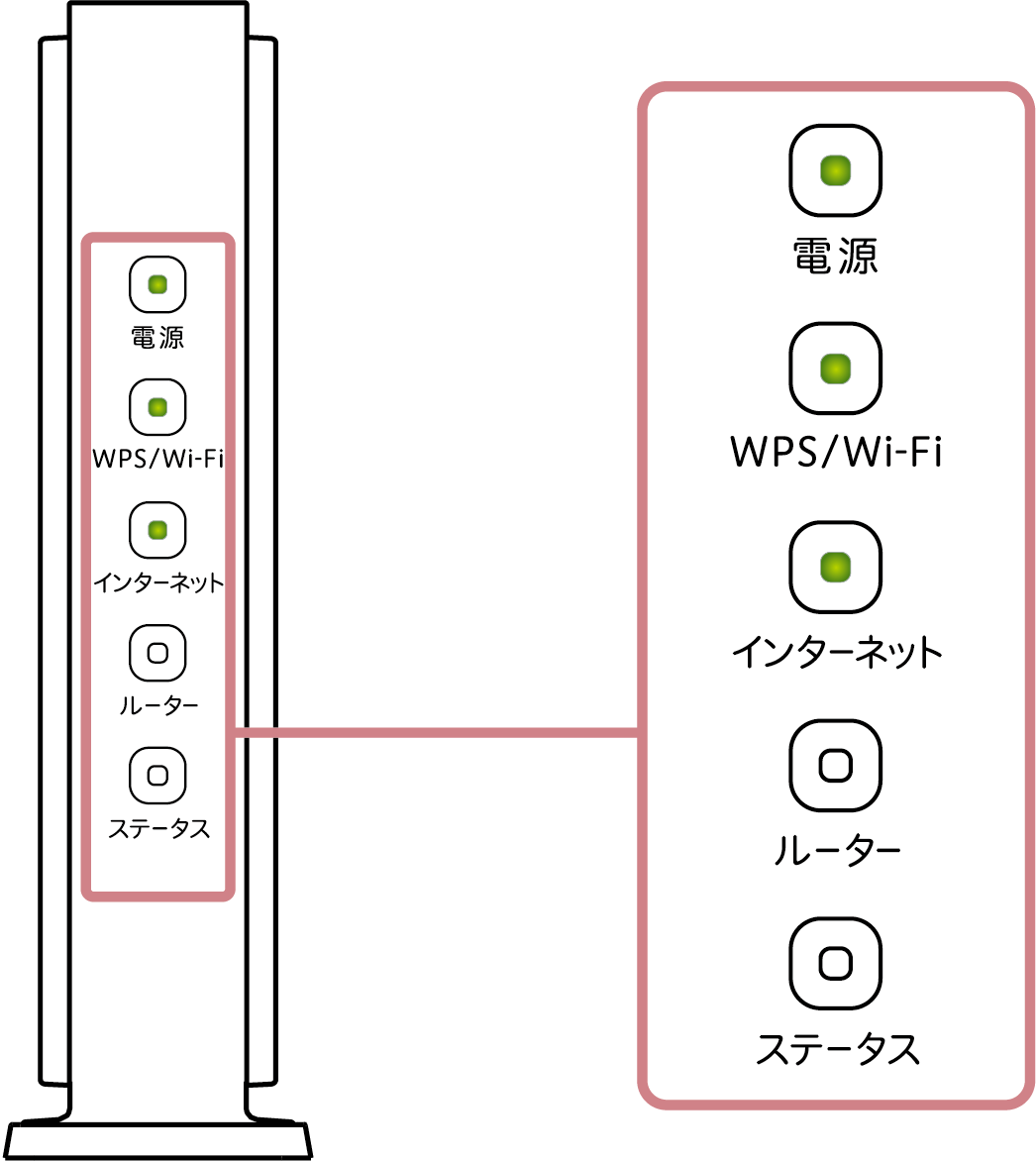

      ルーターのランプは点灯しているならポート開放設定はあるはずです、ルーターのランプが消灯しているとポート開放設定はありません。
      https://www.iodata.jp/lib/manual/wn-dax5400qr/images/set/ap_lamp.png
