WiMAXルータ WM3500R ポート開放

スポンサーリンク

WiMAX固定回線ではなく移動可能な通信式インターネット回線専用のルータAterm WM3500Rのポート開放の説明です。
Aterm WM3500Rの特徴はIEEE802.11nに対応した無線通信を実現、LAN側で最大150mbpsのデータ転送を実現。もちろんらくらく無線設定も使えるので、PS3とPSPはもちろん任天堂DSやWiiを簡単にインターネットに繋ぐことが可能です。
WAN側通信につきましては、WiMAXの最大通信速度40mbpsを上回ることはありません。
1ギガビット回線は主にeo光、au光で提供されています。もし超大容量ギガビットインターネットをお探しならeoかauにお問い合わせください。
Aterm WM3500Rの購入を検討されている方はこちらのユーザーレビューを参考ください。モバイルWiMAXルータ AtermWM3500R
備考、2013年6月10日よりプライベートIPアドレス割り当てサービスが適用されました、そのままのご契約ではポート開放出来ません。詳しくはWi-MAXモバイルルータ一覧に説明させて頂いてます。

準備 IPアドレスを固定します

IPアドレス:192.168.0.210
サブネットマスク:255.255.255.0
デフォルトゲートウェイ:192.168.0.1
優先DNS:8.8.8.8
代替DNS:8.8.4.4
IPアドレスを固定できたら必ずパソコンを再起動下さい。

ポート開放設定の説明

パソコンから設定画面を開きます。(備考PS3やPSPからも設定画面は開くことが出来ポート開放設定も可能です)
http://192.168.0.1 又はhttp://web.setup/

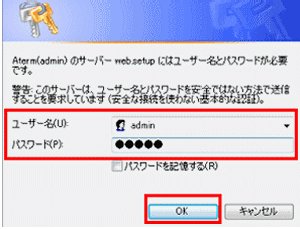

上記のアドレスをInternetExplorerのアドレス欄へ入力しEnterキーを押すと以下のログイン画面が表示されますのでユーザー名とパスワードを入力頂くと設定画面を表示する事が出来ます。
ユーザー名は admin
パスワードに****と入っている場合はそのままOKボタンかログインし設定画面を表示出来ます。
何も入力されていない場合は任意で設定されたパスワードを入力下さい。

ログイン画面ではなくエラーとなる場合はルータにログインできないページを参照下さい
設定画面が開いたら、詳細設定からポートマッピングを開いて下さい。
ポートマッピングが開いたら追加のボタンをクリック

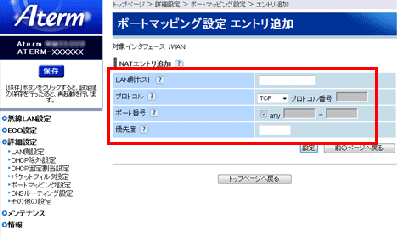

ポートマッピング設定エントリ追加からポート開放情報を設定しポート開放させることが可能です。
項目の意味

  1. LAN側ホスト:ポート開放する機器のIPv4アドレスを指定します
  2. プロトコル:アプリケーション側で利用するプロトコルを選択
  3. ポート番号:anyはワイルドカードのチェックを外しポート番号を指定
  4. 優先度:1-50まで指定可能。値の小さいほうが優先されます。

ポート開放する(エントリ追加)

実際にエントリに追加してみる。ポート開放の練習にANHTTPDサーバソフトを導入し次の設定を作成しポート開放出来るか試してみましょう。

  1. LAN側ホスト:192.168.0.210
  2. プロトコル:TCP
  3. ポート番号はまずanyのチェックを外す
  4. 「80」-「80」
  5. 優先度:1

設定ボタンを選んで前のページに戻り設定が合っているかを確認の上、保存を適用して下さい。

連続したポートや範囲設定をする場合は、値の小さい方から設定することで範囲設定することが出来ます。

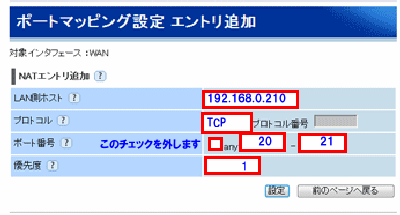

FTPポート20、21をポート開放したい場合の設定サンプルです。FTPサーバはBJDで簡単に公開出来ます。

  1. LAN側ホスト:192.168.0.210
  2. プロトコル:TCP
  3. ポート番号はまずanyのチェックを外す
  4. 「20」-「21」
  5. 優先度:1

設定ボタンを選んで前のページに戻り設定が合っているかを確認の上、保存を適用して下さい。

設定を保存する

NATエントリー追加から前のページに戻ったら、追加したポート開放設定に間違いないかを念の為確認してから保存しルータへ適用して下さい。後はポート開放チェックで正しく外部アクセス可能かを確認して作業完了です。

その他のクライアント向け説明
