2016年10月にWG2600HPの新型「WG2600HP2」が発売されました。特徴はWG2600HPとほぼ同じだがルーターの処理能力を示すスループットが大幅に高められている。無線LANと有線LANとサーバー機能&ポート開放設定等はWG2600HPと同じです

2015年5月発売のAtermシリーズフラッグシップモデルWG2600HPのポート開放手順の説明です。WG2600HPの特徴は高性能無線LANを十二分に活かすことが出来るように無線親機はもちろん中継器とコンバーターとしても利用する事が可能な点です。例えば無線LAN環境だけで超高速無線LAN環境を整えたい場合本機を必要に応じて二台/三台と導入し簡単にワイド且つ高速無線LANを構築する事が出来ます。またUSB3.0(5Gbps)に対応したインターフェースを持つので超高速ファイルサーバーも簡単に導入出来ます。肥大化するマルチメディアデーターをさくさく取り扱い出来るのも非常に大きな特徴だと言えます。

無線LANのスペックは2.4GHz帯と5GHz帯デュアルバンド通信可能で対応規格はIEEE802.11b/g/n/a/acです。5GHz帯の最大速度は802.11acモード接続時最大1733Mbps(補足、インターネット側は1000Mbpsまでしか対応できないのでインターネットの速度が1733Mbpsとなる事は無い、LAN側のデータ通信のみの速度です。)、2.4GHz帯の最大速度は802.11nモード接続時最大800Mbpsです。但し端末側の無線チップが256QAMに対応している必要があります。

有線LAN側のスペックは、WAN(ワイドエリアネットワーク、インターネットの事)/LAN共1000BASE-Tまでの規格に対応しますので1000Mbps全二重の速度に対応します。なので基本的なインターネット速度の限界点は1000Mbps未満ですので幾らWi-Fiが802.11acで1733Mbpsで繋がっていたとしてもインターネット側の速度上限は1000Mbpsですので念の為。対応可能インターネット(V6プラスやキャリア回線は除く)は基本的に全てカバーできます。フレッツ光ネクストに隼にauギガ光とeo光ギガコース、CATVにADSLインターネットに対応可能。

その他の搭載サービス、無線中継器と無線LANコンバーターとして利用する事が出来ます。無線LAN親機(ルータモード)動作時は簡単DDNSサービスホームIPロケーションにUSB接続式ネットワークカメラとUSBファイルサーバーを使ったWEBサーバー機能を利用する事が可能です。さらに詳しい使い勝手に付きましてはAmazonのWG2600HPユーザーレビューを御覧ください。

WG2600HP

設定画面を表示する

以下のアドレスをInternetExplorer等のブラウザアドレス欄に以下の番号を入力されEnterキーを押します。

http://192.168.10.1又はhttp://aterm.me/

以下の様にログイン画面が表示されます

ユーザー名 admin

パスワード **** と何か最初から入っている場合はそのままOKボタンをクリックしてログイン試行下さい。もしも空欄である場合は任意に設定したパスワード又はadminでログイン試行下さい

WGシリーズログイン画面

注)ルータの設定画面が表示出来ないエラーの場合はこちらを参照下さい。

本機裏側のモード切り替えスイッチを一時的にRT位置に切り替えてみて下さい。(RT:ルータモードの意味です。)

WG1800HP2動作モード切り替えスイッチ

設定の準備

まずポート開放するパソコンやその他クライアントのIPアドレスを固定してしまいます。以下の様にIPアドレスを固定した状態で説明させて頂きます。

IPアドレス:192.168.10.70

サブネットマスク:255.255.255.0

デフォルトゲートウェイ:192.168.10.1

優先DNS:192.168.10.1

代替DNS:不要です。空欄で構いません。

設定完了しましたら、必ずパソコンを再起動してください。

もしも、上記の設定を行ってWEBページが見れなくなった場合、DNSアドレスをプロバイダ指定のDNSに書き換えてください。WEBサイトが見れない

ポート開放する方はそのまま下記をご覧下さい。無線関係の設定はこちら

ポート開放の手順説明

詳細設定を開き、ポートマッピングと言うメニューを開いて下さい。

wg2600-001001



wg2600-001002

ポートマッピングの右上の追加ボタンを開きます。

wg2600-001003

NATエントリ追加の項目が表示されるので必要な情報を入力します。入力項目の説明は以下の通りです。

  1. 優先度 1から50まで指定出来ます。通常1を指定して追加の設定は2/3/4/5と繰り上がり指定します。
  2. LAN側ホスト ポート開放したい端末IPアドレスを指定します。例、192.168.10.70
  3. プロトコル TCP又はUDPを指定。VPNのポート開放だとプロトコル番号指定するのでその他を選択します。
  4. ポート番号 anyのチェックを外します。単一ポートなら「80」-「空欄」と指定しますし、ウェルノウンポート等の範囲なら「1」-「1023」と指定する事が出来ます。
  5. 入力できたら設定

最後に左上の保存を選んで作業完了になります。

wg2600-001005

WEBサーバポート開放設定例

設定例としましてNASやネットワークカメラがよく使うTCP/80で説明します。ポートチェックを行う場合は、ANHTTPDならインストール不要でWEBサーバを動作させてポート開放出来ているかを確認できるので便利です。必要な番号と、プロトコルをそれぞれ変更して任意の設定を作成できます。

  1. 優先度 1
  2. LAN側ホスト 192.168.10.70
  3. プロトコル TCP
  4. ポート番号 anyのチェックを外し「80」-「空欄」
  5. 入力できたら設定

備考、設定を追加したら一覧には80と表示されずにwebと言う機械語ニーモニックで設定が表示される場合があるのですが問題有りません。保存を選んで設定作業完了になります。

PPTPのVPN設定例

2つ追加する必要があります。

  1. 優先度 1
  2. LAN側ホスト 192.168.10.70
  3. プロトコル その他を選択しプロトコル番号「47」とします。
  4. ポート番号 変更しない。
  5. 入力できたら設定
  1. 優先度 2
  2. LAN側ホスト 192.168.10.70
  3. プロトコル TCP
  4. ポート番号 「1723」-「空欄」
  5. 入力できたら設定

後は、PPTPPサーバーを起動し1723のポートをチェックしてみてください。詳しくはVPNの設定を御覧ください。

その他のポート開放設定例

minecraftのサーバ設定例。

  1. 優先度 1
  2. LAN側ホスト 192.168.10.70
  3. プロトコル TCP
  4. ポート番号 anyのチェックを外し「25565」-「空欄」
  5. 入力できたら設定

ご質問の多いUDPポートの設定です。MinecraftPE(19132/UDP)で説明します。

  1. 優先度 1
  2. LAN側ホスト 192.168.10.70
  3. プロトコル UDP
  4. ポート番号 anyのチェックを外し「25565」-「空欄」
  5. 入力できたら設定

設定を追加出来ましたら、UDPポートチェックツールを取得して手動ポート10800と入力し回線チェックして下さい。

説明は以上です。

その他の説明

備考、無線LANコンバーターや中継器として使う場合は前モデルの説明コンバーター 中継器として使うには(殆ど同じです)を参照ください。

関連記事

no image

メガビットギア ルータ ウイニングイレブンポート開放

ウィニングイレブンポート開放メガビットギア編 住友電工のMegabitGearシリーズは、マニ

記事を読む

W02

WX02 ポート開放設定の説明

WiMAX提供モバイルルータW02(Huawei製)のポート開放設定の説明です。説明を閲覧する前にグ

記事を読む

no image

プラネックスBLV-04Dのポート開放

プラネックスのBLV-04Dルータを利用されていて、サーバーを公開したいもしくはオンラインゲームやx

記事を読む

no image

Web Caster GateLock X300 ポート開放

NTTフレッツ光契約時設置又は購入するブロードバンドルータWeb Caster GateLock X

記事を読む

no image

Aterm BL150HV 任天堂Wii/Uのポート開放説明

KDDのホームゲートウェイ Aterm BL150HV へ任天堂Wiiを繋いでいる場合の環境でポート

記事を読む

no image

地デジ対応ルータ LAN-W300NDTV ポート開放

ロジテックとエレコム及びIOデータ共同発売製品LAN-W300NDTVと言う地デジを配信できる無線ブ

記事を読む

no image

auホームゲートウェイ BL900HW IPv6ポート開放

auホームゲートウェイ BL900HWのマルチスタックサービスIPv6側サービスのポート開放手順の説

記事を読む

no image

LAN-WN22 LAN-WN12 特殊アプリケーション(トリガーによるポート開放)の設定説明

LAN-WN22シリーズ(RCB RU2 R共通)IEEE802.11b/n/g LAN-WN

記事を読む

no image

RT-A300SE ポート開放の説明

ルータに緊急地震速報機能が内蔵されている少し変わったNTT新型ルータ(2009年リリース)RT-A3

記事を読む

no image

Aterm BL172HV UDPポート開放

auインターネット環境でAterm BL172HVが設置されている場合でxlinkkaiや東方緋想天

記事を読む

Comment

  1. かなもり より:

    突然の連絡失礼します。初めまして、お忙しいところ申し訳ございませんが
    この度バッファローWZR-450HPから
    NECのWG2600HPに買い換えたところ
    PS3のゲームを遊ぼうとしたら「NAT3の為・・・・」という表示が出て自分なりに調べて、ポート開放しようと試みたのですがうまくいかず困っております。
    家のネット環境はauひかりでホームゲートウェイBL900HWで、無線LAN契約はしておりません。ご教授宜しくお願いします。

    • kagemaru より:

      はじめまして、通信不具合の内容ありがとうございます。WG2600HPはリリースされたばかりなので何かのトラブルを持っているかもしれません。一応裏にある動作モード切り替えスイッチを見てもらえますか?
      http://www.akakagemaru.info/port/wp-content/uploads/2014/10/wgmode001.jpg

      RT位置ならNATタイプ3の原因だと思うのでBR位置に切り替えてルータモード無効のブリッジモード動作に切り替えてみてください。

      • かなもり より:

        早速の返信有難うございます。現在ps3を無線で使用しています。ブリッジモードで試したところ、無線LANが使えなくなるのは当たり前のことでしょうか?それすらわからない無知な者ですが宜しくお願いします。

        • kagemaru より:

          ブリッジモードは無線LAN問題なく利用できます。繋がらなくなる場合は、PS3の接続設定を簡単設定をやりなおしてIPアドレスを自動取得にしてください。

          • かなもり より:

            ブリッジモードにてNAT2になりました。不都合がなければこのまま使用してみたいと思います。
            下り15.8
            上り6.2の数値が表示されました。
            お忙しい所有難うございました。
            また何かあれば質問させて頂きます。

  2. まる より:

    初めまして、WG2600HPのポート開放の事でお聞き
    したいのですが、PS3のゲームでCODBo2をしたいのですが、NATタイプがココの手順通りしてもオープンになりません、PS3とPCの回線は有線でやっています、他に
    機器は接続していません、動作モードはPPPoEルータです
    WG2600HPの設定でUpnP設定をオン/オフしても駄目でした。PS3のDHCP固定割当設定も行いました。
    他に何をすればPS3のNATタイプがオープンになりますか?

    • adminkagemaru より:

      はじめまして、LAN環境とコンテンツ名ありがとうございます。

      PPPoEモードならポート開放出きるはずなのですが。ぷろばいだがぷららならぷららポート開放を行って頂ければ大丈夫ですし。

      PS3のDHCP固定割り当てされているならそれのIPアドレスが割り当てられているかIPアドレスを確認してもらえますか?

      • まる より:

        早速のレス有難う御座います、説明不足ですみませんでした。
        Ps3でIPが192.168.10.3 手動入力
        サブネット255.255.255.0 手動入力
        デフォルト192.168.10.1 手動入力
        プライマリー192.168.10.1 手動入力
        MAC 00.24.8D.E0.76.FD
        MTU 自動
        プロキシサーバー 使用しない
        UPnP なし
        Nat タイプ3

        ゲーム画面上NATタイプがSRICTになっています。

        回線はSo-net 光コラボレーション(戸建)東日本になります。

        WG2600HPの設定は
        動作モード PPPoeルータ
        PPPoEブリッジ OFF
        IPv6ブリッジ OFF

        ポートマッピング設定、
        LAN側アドレス 192.168.10.3
        CODBO2のポート番号全て入力
        TCP: 80, 443, 3074
        UDP: 81, 3074, 3075, 3478, 3479

        DHCP固定割当設定は
        MACアドレス 00.24.8D.E0.76.FD
        IPアドレス  192.168.10.3

        その他の設定
        UPnP設定 OFF
        以上が私が行った設定です。

        • kagemaru より:

          設定の詳細ありがとうございます。ポート開放自体は間違えてないのですが、モデレートではなくてストリクトはまずいです。少し調べますのでお時間いただけますでしょうか。

        • kagemaru より:

          確認項目です。

          1-OK/NG
          まず接続先1が接続中である事を確認して下さい。
          http://www.aterm.jp/function/wg2600hp/guide/image/kihon_ppp_set3.gif

          2-変更した/買った時の状態で変更していない
          パケットフィルタ設定を自分で変更した?もし変更した場合あh間違えている可能性があるので元に戻してください。
          http://www.aterm.jp/support/guide/category/special/ip_filter/008/main.html

          3-OFFにした/もともとOFFだった
          送信元検証機能がOFFであることを確認して下さい。
          http://www.aterm.jp/function/wg2600hp/guide/sec_sourceadd.html

          とりあえず上記の事を確認してもらえますでしょうか?

          • まる より:

            接続先1が接続中です
            パケットフィルタ設定は変更していません
            送信元検証機能がONだったのでOFFにしましたが
            NATタイプがSRICTのままです。

          • kagemaru より:

            確認頂いてありがとうございます。もしかしたらNEC特有の癖が出ているのかもしれません。

            一度DHCPサーバーのPS3の設定を消してもらっても良いでしょうか?DHCP割り当て設定を削除したら一旦保存。

            次にPS3のIPアドレスを次の様に固定してもらっても良いでしょうか。
            IPアドレス 192.168.10.210
            サブネットマスク 255.255.255.0
            デフォルトルータ 192.168.10.1
            プライマリDNS 192.168.10.1
            セカンダリDNSは0.0.0.0のままで大丈夫です。

            固定出来たら、一旦ポートマッピング設定は全部削除してください。その上で保存。
            http://www.akakagemaru.info/port/wp-content/uploads/2015/05/wg2600-001002.jpg

            次に一つだけポート開放設定を作ってもらえますか。接続先は1であることを確認の上
            優先度 1
            LAN側ホスト 192.168.10.210
            プロトコル UDP
            ポート番号 anyのチェックを外し「3074」-「3075」
            入力できたら設定

            これを追加頂いてNATタイプオープンに切り替わらないかお試しいただけますでしょうか?

  3. まる より:

    何度も返信有難う御座います、
    kagemaruさんからのレス前に本体機器のリセットを
    しましたのでDHCP割り当て設定とポートマッピング設定は全部削除されたと思います。

    PS3の接続設定を行います、その時はUPnP なしでいいのでしょうか?
    また、本体設定のUPnP はOFFでいいのでしょか?

  4. まる より:

    PS3のUPnPあり
    本体設定のUPnP ONで
    kagemaruさんの通りにしたら
    出来ました、NATタイプオープンになりました
    本当に有難うございました。

  5. まる より:

    Aterm側にDHCP固定IP割り当て設定を行いました
    PS3のMACアドレス00:24:8D:E0:76:FD
    IPアドレスは192.168.10.110
    設定をクリックして保存。
    PS3はIPアドレス自動取得のまま再起動してIPアドレスを確認しましたがDHCP固定IPではなく192.168.10.3
    が割り当てられてました。

    • kagemaru より:

      一度DHCP設定を削除してください。削除したら設定をクリックして保存。
      http://www.aterm.jp/support/guide/category/special/dhcp_assign/007/img/list.gif

      PS3のMACアドレスなのですが、英文字の所を小文字で一度入力してみてください。すみません。

      00:24:8d:e0:76:fd

      Atermに上記を再設定、IPは192.168.10.110です。設定出来たら保存してPS3の簡単設定を今一度やり直してIPアドレス確認してもらえますか?

  6. まる より:

    DHCP設定を削除、保存、小文字で再設定しても
    PS3の簡単設定でIPアドレスが192.168.10.3になって
    しまいます。

    • kagemaru より:

      何故なのでしょうね、お手数おかけします。ではDMZを使いましょう。

      ポートマッピングを削除。DHCP固定割り当て設定も削除してください。

      次にPS3のIPアドレスを固定してください。
      IPアドレス 192.168.10.40
      サブネットマスク 255.255.255.0
      デフォルトルータ 192.168.10.1
      プライマリDNS 192.168.10.1
      セカンダリDNSは0.0.0.0のままで大丈夫です。

      後は、NEC公式説明にあるDMZ設定を適用して下さい。
      http://www.aterm.jp/function/wg2600hp/guide/dmz.html

      もしDMZでNATタイプオープンに切り替わらない場合、Aterm本体のファームウェアをアップデートしてみてください。新ファームウェアがリリースされてますので。
      http://www.aterm.jp//support/verup/wg2600hp/fw.html

      ファームウェアアップデートは恐らく自動で出きるはずなのですが、詳細設定から一度自動アップデート出来ないか確認してみてもらっても良いでしょうか。
      http://www.akakagemaru.info/port/firmware-update.html#1

  7. kagemaru より:

    一度WG2600HPを外して、PS3を直結してPPPoE接続してみてどうなのか確認してもらっても良いでしょうか?
    http://www.akakagemaru.info/port/internet-ps3pppoe.html

    もし、PPPoE接続で改善があるようならWG2600HPとPS3の相性が悪い事になると思われます。

    PPPoEでもNATタイプがstrictの場合は、So-netの契約に問題があるものと判断できます。

  8. まる より:

    PS3を直結してPPPoE接続したらNATタイプオープン
    になりました。WG2600HPとPS3の相性が悪いのか
    自分の設定が悪いのか、もう一度、機器をリセットしてから
    一からやり直してみます、長い間有難う御座いました。

    • kagemaru より:

      直接接続結果ありがとうございます。恐らく本製品は初期不良を持っている可能性が高いです。こちらの方もNATタイプ3に切り替わってしまってましたので。通常ありえないです。
      http://www.akakagemaru.info/port/wg2600hp-portfw.html#comment-13968

      なのでNECさんにこのやりとりを見て頂いて不具合があるので改善ファームウェアをリリースして欲しいと相談して頂けますか?

      DHCPサーバーからIPアドレスも払い出し出来ないので根本的に恐らく初期不良なので製品アップデートが必要だと思われます。

  9. cod より:

    WG2600HPのポート解放が出来ず困っております。

    ご教授願いたくコメントさせてもらいました。

    宜しく御願い致します。

    下記が構成となります。

    回線
    ピカラ1G

    接続
    AMN1500―P

    Aterm WH822N

    Aterm WG2600HP

    詳細
    ピカラサポートからの遠隔操作にてWH822Nはルーター機能停止済みです。光電話のみに現在使用しております。
    WG2600HPのWANとWH822NのLAN1を繋いでWG2600HPを親機として使用している状況です。

    昨日、WG2600HPに付け替えしポート解放設定をしました。その際はNATタイプopenだったのですが、時間が立った後に確認しましたらNATタイプmoderateになってしまいました。またWH822Nを使用していた頃にもポート解放をしておりまして、その際はNATタイプopenで終始使用出来ておりました。どちらも手順は当サイトの手引きの通りです。
    現在、WG2600HPのポート解放後NATタイプopenだったのが、時間経過後NATタイプmoderateに変わりNATタイプopenにならない状況です。

    WG2600HPの使用状況はPCとWiiUの機器のみ有線接続、。Wi-Fi設定有り、子機無しです。

    PC WindowsVista
    IPアドレス固定
    192.168.010.002

    255.255.255.000

    192.168.010.001

    WiiU
    IPアドレス固定
    192.168.010.032

    255.255.255.000

    192.168.010.001

    プライマリDNSはWiiU、PC共に
    192.168.010.001
    セカンダリDNSはWiiU、PC共に
    設定しておりません。

    ポートマッピング設定
    優先度1
    LAN側ホスト
    192.168.010.032
    プロトコル
    TCP
    ANY
    チェック無し
    ポート番号
    3074

    WG2600HP設定内容

    背面スイッチ
    RT

    動作モード
    PPPoEルーター

    PPPoEブリッジ
    OFF

    IPv6ブリッジ
    OFF

    IPv4PING応答機能
    OFF

    送信元検証機能
    ON

    情報足らずになりますが
    改善点等をご指示下さい。

    お待ちしてます。

  10. cod より:



    追記と訂正
    送信元検証機能がONではなくOFFです。

    また本日下記の手引きにて
    (PS3 Wii 3DS スマホ PSVITA ポートチェックする方法)
    PCに代替えIPアドレスを固定
    192.168.010.032

    TCP80、TCP3074を確認したところ
    ポート開放チェックの方確認できました。

    PCのIPアドレスを自動取得にし
    wiiuにIPアドレスを戻しましたが
    192.168.010.032
    NATタイプはopenになりませんでした。

    御指示あるまで改善策を探ってみます。

    宜しく御願いします。

    • kagemaru より:

      おはようございます。問題点お手数おかけします。LAN環境と端末の詳細ありがとうございます。

      繋いですぐはポート開放出来ているが、しばらくするとポート開放が無効になってしまうのですね。

      通常その様な事はありえなくて、手動でポート開放した場合は静的となるのでポート開放が閉じることはありませんが

      一つ考えられる理由としては「UPnPによる競合」が考えられますので

      一回その他の設定からUPnPを開いて、OFFにして設定を保存し再起動して下さい。

      それからポートマッピングは全部削除頂いて、DMZを適用して下さい。

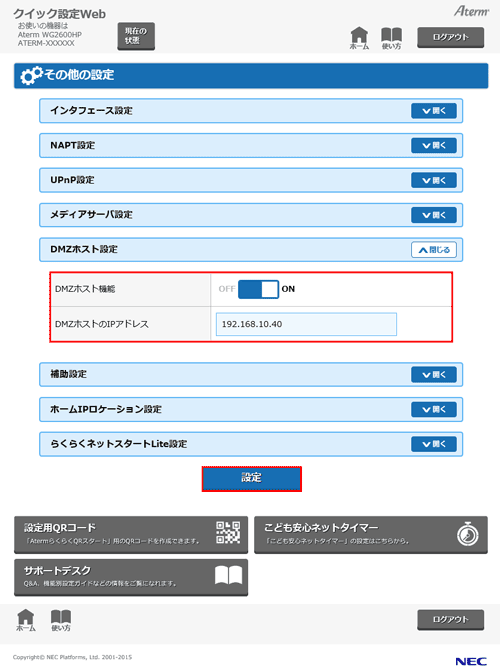

      同様にその他の設定から、DMZ機能をON
      http://www.aterm.jp/function/wg2600hp/guide/image/dmz2.gif

      DMZホストIPアドレスに「192.168.10.32」。設定を保存。

      これでWiiUがNATタイプオープンに切り替わるかを確認してみてもらってもいいでしょうか。

  11. cod より:

    ご教授有難う御座います。

    UPnPはOFFでしたので
    ポートマッピング削除
    DMZ適用後、再起動し
    NATタイプopenに戻りました。

    この度は有難う御座いました。

    今回の件の内容と結果から
    どのような事が考えられますか?
    また現在、WiiUの回線速度が
    上り回線 2.5~3.1M
    下り回線 12~21M
    上記のようになっており
    特に上り回線の改善を試みておりますが、現状改善できておりません。
    相性等を踏まえて有線ケーブル類はカテゴリー7一式、カテゴリー6e一式に全て交換し、ケーブル別に速度計測しましたが大した改善にはなりませんでした。また計測サイトはラビットネットになります。当方使用中のdocomoスマートフォンWi-Fiでの計測の方が良い結果となっております。
    上り回線 19~22M
    下り回線 20~24M
    何か良い方法等ありませんでしょうか?度々申し訳ありません。

    • kagemaru より:

      DMZお試し頂いた結果有難うございます。無事ポート開放出来たようですよね、ほんとうによかったです。

      後は速度ですが、WiiUが何処のサーバーを元に計測しているのかによっても大きく異なります。速度は相手のサーバーのスペックにもよるので、WiiUブラウザを使って速度計測サイトの表示される速度も参考にすると良いと思います。

  12. こん より:

    過去の記事を参考にさせて頂きNTT西日本のCTU設定にてDHCPサーバ機能設定(LAN側固定IP払い出し)を行いましたが、これには追加料金や期限などがあるのでしょうか?

Message

メールアドレスが公開されることはありません。 * が付いている欄は必須項目です



エレコムWRCシリーズ 300FEBK-S 1167FEBK-S 1167GHBK-S 1467GHBK-S 1900GHBK-S ポート開放設定説明

エレコムは2016年11月にWRCシリーズという無線ルーターを一挙5製

ケーブルテレビ・インターネットモデムBCW720Jのポート開放設定の説明

ZAQやJCOMインターネットご契約時にレンタルされるモデム兼用ブロー

wg2600-001002
4×4 MIMO対応高速無線ルータWG2600HPのポート開放手順の説明

2016年10月にWG2600HPの新型「WG2600HP2」が発売さ

WiMAXルーターnovas Home+CA ポート開放設定の説明

WiMAXキャリア専用のWi-Fiブロドバンドルーター「novas H

novas Home+CA Wi-Fiのつなぎ方

シンセイコーポレーションから2016年10月に発売された無線LANの電

→もっと見る

PAGE TOP ↑
